FlinkSQL 集成 Hive 与 FileSystem:流批读写、维表 Join 与小文件合并

本文基于 Flink 1.12+。Flink 在 1.12 版本中完善了Hive和FileSystem connector，增加了很多新特性以满足批和流的需求，本文主要介绍1.12版本下hive和FileSystem connector的相关特性和使用，并简要对比FileSystem connector和旧Hdfs connector的相关区别。

读Hive表

建完catalog后，就可以用类似：catalogName.databaseName.tableName来引用表，SQL如下：

sql


create table pt (
    `timestamp` BIGINT,
    `time` STRING,
    id BIGINT,
    product STRING,
    price DOUBLE,
    canSell STRING,
    selledNum BIGINT,
    dt STRING,    -- partition Column
    `hour` STRING,  -- partition Column
    `min` STRING  -- partition Column
) with (
    'connector'='print'
);

insert into pt
select * from
hive_catalog.database_name.table_name;

对于Hive表的读取，目前Flink支持流模式和批模式，下面分别进行介绍。

a. 流模式

在流模式下，Flink会去监听表中是否有新数据，有可见的新数据就会通知消费，该功能通过参数streaming-source.enable = true 来启用。使用Catalog后不再需要写DDL，那么建表的相关参数就需要动态指定，Flink提供了SQL Hints，示例如下：

ada

SELECT * FROM hive_table
/*+ OPTIONS('streaming-source.enable'='true', 'streaming-source.consume-start-offset'='2020-05-20') */;

流模式下还有几个与消费起点相关的参数（streaming-source.consume-start-offset、streaming-source.partition-order 等），用途见官方文档的 Hive Read 一节。

需要注意的是，如果新建的Hive表没有分区的话，需要将streaming-source.partition-order设置为create-time。

b. 批模式

Flink目前也支持通过批的方式去读取Hive表，开启方法如下：

sql

SET execution.runtime-mode = batch;   -- 执行模式，默认 streaming
SET catalog = hive_catalog;

insert into pt
select * from
hive_catalog.database_name.table_name;

因为streaming-source.enable的值默认是false，所以不需要额外指定。Batch模式会有一些额外的优化，并且不会执行checkpoint，避免不必要的性能损耗。在批模式下，Hive source的并发默认会根据文件和block的数量来动态生成，如果要显式指定，可以用 table.exec.hive.infer-source-parallelism 一族参数覆盖。

2. 写Hive表

有了Catalog后，写hive表同样变得非常简单，只需书写DML即可。示例如下：

sql

SET execution.runtime-mode = batch;   -- 或 streaming，默认 streaming
SET catalog = hive_catalog;

CREATE TABLE source_table (
    name STRING,
    id STRING,
    `timestamp` BIGINT
) with (
    'connector'='datagen',
    'rows-per-second'='1',
    'number-of-rows'='2000'
);

INSERT INTO hive_catalog.demo_db.test_hive_table
SELECT * FROM source_table;

上述例子中的hive表是一个简单的非分区表，对于分区表而言，在写入时需要额外写入分区字段，使得该条数据能够正确找到分区，或者在DML中直接指定固定的分区。

sql

从数据中提取分区信息：

CREATE TABLE Kafka_source(
    name STRING,
    id STRING,
    `timestamp` BIGINT,     -- 13位unix时间戳
) with (
    ......
);
SET catalog = hive_catalog;

INSERT INTO hive_catalog.demo_db.test_hive_table
SELECT *, FROM_UNIXTIME(`timestamp`, 'yyyy-MM-dd') from Kafka_source;
--------------------------------------------------------------------------------
指定固定的分区：
INSERT INTO hive_catalog.demo_db.test_hive_table PARTITION (dt = '2021-06-21')
SELECT * from Kafka_source;
通过该方式指定的分区需要是确定值，暂不支持计算。

a. 流模式

通过上述示例即可在流模式下写数据到Hive，需要注意的是，如果选择parquet这类块存储作为序列化类型，那么文件的切分建议oncheckpoint来执行，否则会有丢数据的风险。如果频繁的进行checkpoint，会导致小文件过多，建议作业的checkpoint间隔不要小于5分钟，如果作业数据量不大，可以调小并发，并增大checkpoint间隔至15分钟左右。在运行时，Flink的每一个task都会产生一个独立的文件，如果并发较大，也会受到小文件的影响，该问题目前可以通过Flink的小文件自动合并来解决，这部分内容和更多的Hive Streaming Sink的参数可以参考下文FileSystem Sink部分，因为其底层实际借助于FileSystem Sink来实现，参数也是通用的。

b. 批模式

在批模式下，只有当Flink作业结束，数据才会可见。批模式下还会额外支持**INSERT**`` OVERWRITE 语句。

FlinkSQL使用Hive表来进行维表join

原先，FlinkSQL支持的Hive维表Join场景比较单一，没有考虑该表是否是分区表，只是当检测到更新时进行全量的加载。1.12版本的Hive维表Join丰富了分区表的Join场景，支持Join Hive表的最新分区，同时也兼容以往Join latest Hive表的场景。维表Join的写法较之前并未发生变化，变化的只是Hive表的配置，在实际使用时可以使用SQL hints进行添加。下面给出官方文档上Join最新分区表的示例，更多内容可以参考下官方文档。

sql

-- Assume the data in hive table is updated per day, every day contains the latest and complete dimension data
CREATE TABLE dimension_table (
  product_id STRING,
  product_name STRING,
  unit_price DECIMAL(10, 4),
  pv_count BIGINT,
  like_count BIGINT,
  comment_count BIGINT,
  update_time TIMESTAMP(3),
  update_user STRING,
  ...) PARTITIONED BY (pt_year STRING, pt_month STRING, pt_day STRING) TBLPROPERTIES (
  -- using default partition-name order to load the latest partition every 12h (the most recommended and convenient way)
  'streaming-source.enable' = 'true',
  'streaming-source.partition.include' = 'latest',
  'streaming-source.monitor-interval' = '12 h',
  'streaming-source.partition-order' = 'partition-name',  -- option with default value, can be ignored.

  -- using partition file create-time order to load the latest partition every 12h
  'streaming-source.enable' = 'true',
  'streaming-source.partition.include' = 'latest',
  'streaming-source.partition-order' = 'create-time',
  'streaming-source.monitor-interval' = '12 h'

  -- using partition-time order to load the latest partition every 12h
  'streaming-source.enable' = 'true',
  'streaming-source.partition.include' = 'latest',
  'streaming-source.monitor-interval' = '12 h',
  'streaming-source.partition-order' = 'partition-time',
  'partition.time-extractor.kind' = 'default',
  'partition.time-extractor.timestamp-pattern' = '$pt_year-$pt_month-$pt_day 00:00:00' );

上面给出的是创建Hive表的DDL，同时给出了三种配置，分别是按分区名、分区文件创建时间、分区时间来加载最新的分区。由于事先在数据工厂建好了表，所以此处可以省略。
--------------------------------------------------------------------------------
CREATE TABLE orders_table (
  order_id STRING,
  order_amount DOUBLE,
  product_id STRING,
  log_ts TIMESTAMP(3),
  proctime as PROCTIME()) WITH (...);

-- streaming sql, kafka temporal join a hive dimension table. Flink will automatically reload data from the configured latest partition in the interval of 'streaming-source.monitor-interval'.
SELECT * FROM orders_table AS order
JOIN dimension_table /*+ OPTIONS('streaming-source.enable' = 'true') */
FOR SYSTEM_TIME AS OF order.proctime AS dim ON order.product_id = dim.product_id;

--------------------------------------------------------------------------------
如果Hive表是每天进行全量的更新，可以用一下参数来开启全量的加载
SELECT * FROM orders_table AS order
JOIN dimension_table /*+ OPTIONS('streaming-source.enable' = 'false', 'streaming-source.partition.include' = 'all', 'lookup.join.cache.ttl' = '12 h') */
FOR SYSTEM_TIME AS OF order.proctime AS dim ON order.product_id = dim.product_id;

目前Hive维表Join实现逻辑也是通过将Hive表的所有数据加载到内存中来实现快速Join，使用时请确保TaskManager拥有足够的内存。

FlinkSQL通过FileSystem读写文件

上文主要介绍了FlinkSQL如何读写Hive，和Hive connector的一些新特性，由于Hive connector实际对文件的读写操作是通过FileSystem connector来实现的，本章简要介绍下FileSystem connector。很早之前，Flink就引入了FileSystem connector来读写Hdfs文件，在经过不断地迭代之后，自1.11版本开始，Filesystem connector被放在了Flink-table-runtime-blink项目下，使用时不再需要引入额外的connector包。FileSystem connector可以独立进行分布式文件系统的读写，不需要与Hive metastore进行通信，同时该connector也支持读写本地文件系统。由于不与Hive metastore进行通信，那么读写文件时需要先行建表，同时因为不能获取文件的schema，在建表时也需要指定format（目前支持CSV、JSON、Avro、Parqurt、Orc、Canal-JSON等主要的format）。下面给出一个示例：

sql

create table fs_sink (
    `timestamp` BIGINT,
    `time` STRING,
    id BIGINT,
    product STRING,
    price DOUBLE,
    canSell STRING,
    selledNum BIGINT,
    dt STRING,
    `hour` STRING,
    `min` STRING
) PARTITIONED BY (dt, `hour`, `min`) with (
    'connector'='filesystem',
    'path'='hdfs://nameservice1/user/XXXX/XXXXX',
    'format'='parquet',
    'sink.rolling-policy.rollover-interval'='30 s',
    'sink.partition-commit.policy.kind'='success-file'
);

insert into fs_sink
select * from source_table;

由DDL可见，Filesystem目前也支持指定分区。需要注意的是，目前FileSystem作为Source表暂不支持streaming场景下的增量读，仅支持全量读。在FileSystem作为Sink表的场景下，情况就要复杂得多。目前FileSystem作为Sink表的配置主要有三个方面，分别是rolling策略，小文件合并以及分区提交，分区提交相关配置不再赘述，可以参考官方文档。

a. Rolling Policy

在streaming模式下，需要定期对文件进行切分，将处在 in-progress状态的文件close，以保证数据的近实时可见，但如果切分过于频繁，又会导致小文件过多，对Hdfs非常不友好，这就需要额外的措施来进行平衡。FileSystem connector设计了下面展示的三个参数来配置切分策略。

Flink将FileSystem支持的format分为了两类，分别是Row Format和Bulk Format。对于是否rolling on checkpoint，Flink通过 isBulkFormat || isOpenCompaction这两个参数来进行判断。对于Row Format，例如：CSV、JSON，只要不配置小文件合并，默认可以不在checkpoint的时候进行切分，那么就可以保证每次切分大小基本相同。但对于Bulk Format，例如：parquet、orc，不管开不开启小文件合并，默认都是rolling on checkpoint的。为什么Bulk Format默认需要rolling on checkpoint，以parquet举例。parquet写的是块文件，默认会一个bucket去写一次，在写入前这个块的数据会被缓存在内存中，默认大小是128M。因为parquet并未提供flush接口，如果在checkpoint的时候没有将文件落盘，数据还停留在内存中，在checkpoint完成后，作业失败会导致内存中的数据丢失。所以目前使用parquet需要去rolling on checkpoint。

b. File Compaction

上文提到Bulk Format需要rolling on checkpoint，那么checkpoint和sink.rolling-policy.file-size满足其1都会去切分文件，这导致部分文件没有达到预期的大小就会被切出，Flink又引入了小文件合并来解决这个问题。

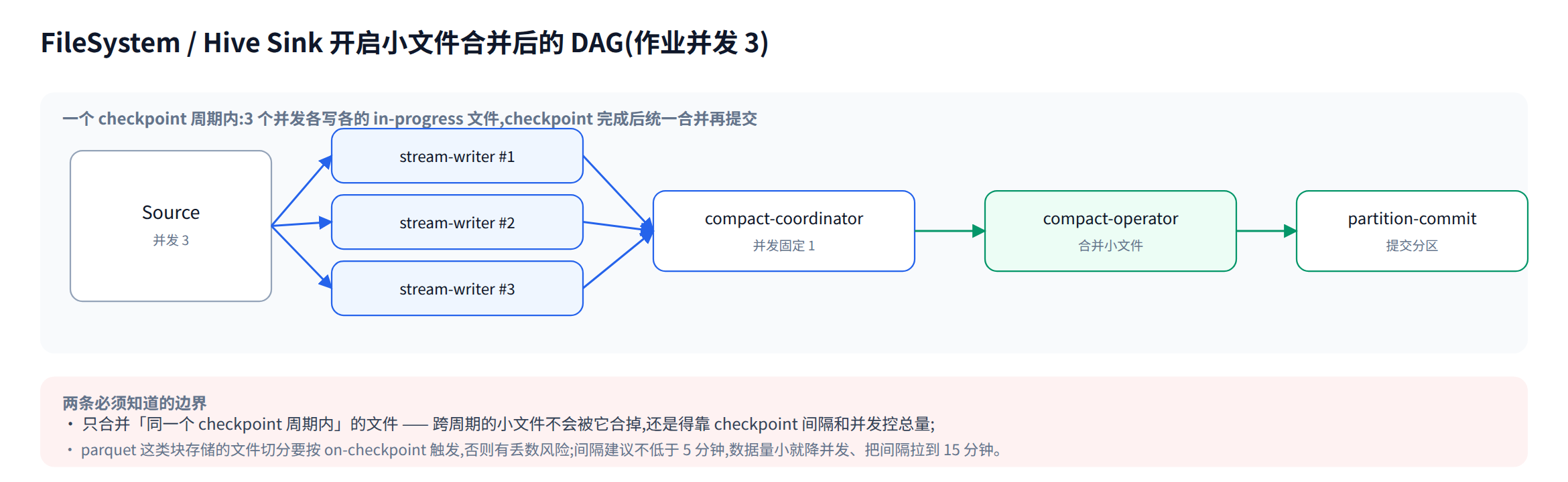

通过上述配置可以开启小文件合并功能，但需要注意，合并的文件是一个checkpoint周期内所有task产生的文件，不同checkpoint 周期的文件并不会被合并。在添加完小文件合并的相关参数后，可以得到如下的 DAG（作业并发为 3）：

FileSystem Sink 开启小文件合并后的 DAG

由DAG图可以看到，Stream-writer算子逻辑为向Hdfs文件写数据，三个并发会向指定目录写三个inprogress文件，当做完checkpoint后会告诉下游compact-coordinator节点，coordinator节点在收到上游所有节点的checkpoint完成通知后，会筛选出需要compact的文件发往下游compact-operator进行合并，合并完后直接commit。从上述流程不难看出，目前小文件合并功能只作用于同一个checkpoint周期，如果作业并发较小且checkpoint周期较短，也很难合并出理想大小的文件。
