FlinkSQL 窗口使用:三类窗口的语义差异与去重、PV/UV 的三种写法

平台已经支持编写FlinkSQL作业, 包括Streaming， Batch。 本文主要介绍一下FlinkSQL比较常见的窗口计算 包括over window， group window (普通窗口， 时间窗口).

基本概念介绍:

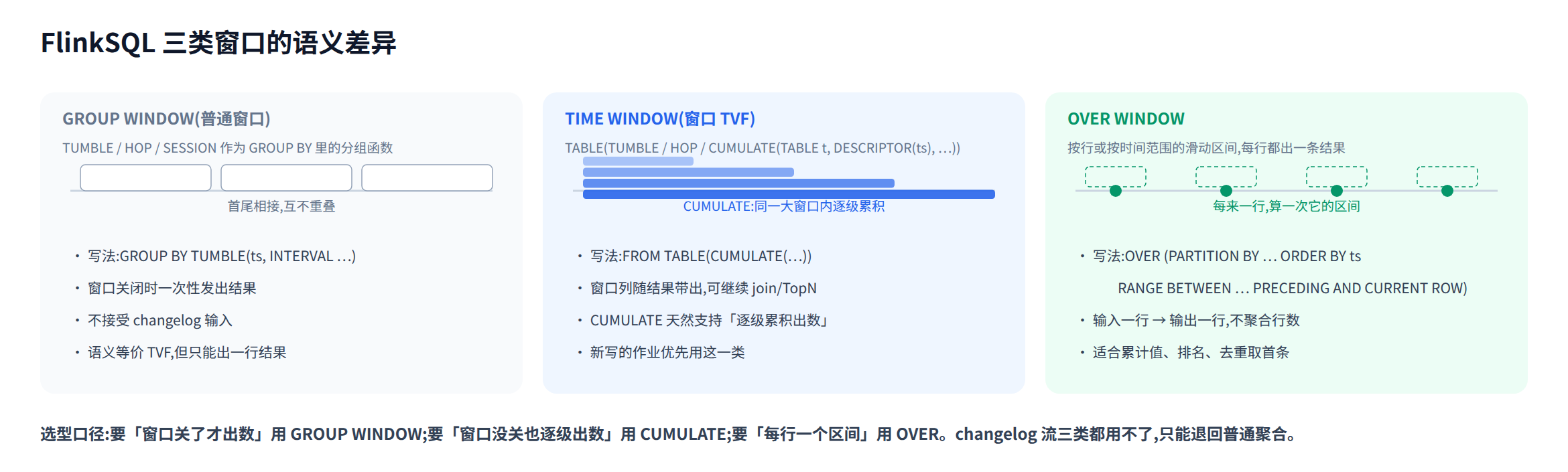

对于Flink的窗口，我们大概可以分为三类:

GROUP WINDOW(普通窗口)

group window比较容易理解， 按固定的字段进行分组， 通过聚合函数(sum, min, max, count)等函数进行计算。和batchSQL不同的是， FlinkSQL产生的结果是不断更新的， 它采用了一种回撤机制， 如果SQL中包含多级的group by操作， 每一层都会将结果不断更新并传递给下游，最终也会将传递到结果表. 通过不断的回撤和更新， 可以保证和batchSQL的最终结果一致. 这里以一个简单的word count来说明:

-- words表只有一个字段， 每一行是不同的单词
SELECT word, COUNT(*) AS cnt
FROM words
GROUP BY word;

如果输入顺序为:

a
b
c
a
b

则产生的结果顺序为: 前面的+， -代表消息的属性， -代表删除， + 代表增加.

	word	count
+	a	1
+	b	1
+	c	1
-	a	1
+	a	2
-	b	1
+	b	2

注意:

• FlinkSQL对于这种普通的group by的写法， 默认每来一条数据，就会输出结果(如果有撤回，则会产生多条，先产生一条delete消息，再产生一条update的消息), 如果上下游有多级的group ， join等逻辑，则会产生较大的数据膨胀, 因此一般建议增加minibatch相关的参数。

set table.exec.mini-batch.size=100;
set table.exec.mini-batch.allow-latency=5s;

• FlinkSQL对于这种普通的group by的状态默认是永久保存的，如果group by的key是不断增加的， 那随着时间的推移， FlinkSQL保存的状态会越来越多，导致作业失败或者心跳超时。对于这种作业， 最好设置状态的超时时间。

set state.retention.time.min=1d;
set state.retention.time.max=2d;

• 对于这种窗口，下游的结果是不断更新的，因此是需要下游的系统能够支持撤回和更新的， 比较常见的系统有 MySQL, Iceberg, Kudu, Elasticsearch, HBase. 如果下游是Kafka，我们可以保存为changelog-json格式(Kafka本身虽然不支持删除和更新， 但可以通过changelog-json将这种删除和更新的行为保存起来).

TIME WINDOW

time window是group window的一种特殊形式，增加了时间作为窗口的范围. 这里以一个简单的word count来说明:

SELECT TUMBLE_START(`time`, INTERVAL '1' HOUR), word, COUNT(*)
FROM words
GROUP BY TUMBLE(`time`, INTERVAL '1' HOUR), word;

原始数据:

2021-10-11 00:00	a
2021-10-11 00:01	b
2021-10-11 00:01	a
2021-10-11 01:01	b

最终结果输出:

	time	word	count
+	2021-10-11 00:00	a	2
+	2021-10-11 00:00	b	1
+	2021-10-11 01:00	b	1

时间窗口相比普通的窗口:

• 结果只有在窗口结束才会输出
• 结果输出后，状态也随之清理.
• 由于结果是在窗口结束才会输出, 产生的数据都是insert类型，因此对于下游的系统可以不用支持删除或者更新
• 使用时间窗口，字段中需要有时间属性的字段， 可以是proctime (使用proctime() 函数生成的计算列)类型，也可以是eventTime(当字段是timestamp类型，声明watermark之后变为eventTime属性的字段)
• 时间窗口需要使用时间窗口相关的包括: tumble, session, hop

OVER WINDOW

Over window与上文Group window不同的是，Over window中的每一个元素都对应1个窗口，每来一条数据都会进行一次窗口计算，Over window可以根据数据的行或者时间戳值来确定窗口。Over window既支持event-time，也支持processing-time。Over窗口分为两类，Rows OVER Window和Range OVER Window。 这里以word count为例:

SELECT `time`, word
  COUNT(amount) OVER (
    PARTITION BY word
    ORDER BY `time`
    RANGE BETWEEN INTERVAL '1' HOUR PRECEDING AND CURRENT ROW
  ) AS `count`
FROM Orders

2021-10-11 00:00	a
2021-10-11 00:01	b
2021-10-11 00:01	a
2021-10-11 00:02	b

结果输出

	time	word	count
+	2021-10-11 00:00	a	1
+	2021-10-11 00:01	b	1
+	2021-10-11 00:01	a	2
+	2021-10-11 00:01	b	2

这里只做简单介绍， 详细的内容可以参考Flink官方文档: https://nightlies.apache.org/flink/flink-docs-master/zh/docs/dev/table/sql/queries/window-agg/

使用案例

去重

source表结构:

字段名	id	time	item1	item2
类型	long	timestamp	string	string

时间窗口去重

tumble_window + last_value(first_value) 以下案例是基于时间窗口的去重写法， 最终结果在时间窗口结束后输出. 该案例是使用1天的时间窗口， 所以最终结果会在凌晨进行输出.

SELECT TUMBLE_START(`time`, INTERVAL '1' DAY), id, LAST_VALUE(item1), LAST_VALUE(item2)
FROM sourceTable
GROUP BY TUMBLE(`time`, INTERVAL '1' DAY), id

普通group窗口去重

group window + last_value(first_value) 以下案例是基于普通窗口的去重写法，数据每来一条就会输出一次结果，下游的结果会不断更新.

SELECT id, LAST_VALUE(item1), LAST_VALUE(item2)
FROM sourceTable
GROUP BY id

over window窗口去重

over window + row_number()

SELECT id, item1, item2
FROM (
  SELECT *,
    ROW_NUMBER() OVER (PARTITION BY id ORDER BY proctime ASC) AS row_num
  FROM sourceTable)
WHERE row_num = 1

对于普通窗口去重，和 over windows的去重，我们更建议使用 ROW_NUMBER()来去重， FlinkSQL内部会识别到这种写法，然后优化为一个 Last_Row(取最后一条)或者 First_Row

PV,UV计算

字段	ip	time
类型	String	timestamp

时间窗口计算pv, uv

窗口结束之后， 进行结果的输出.

SELECT TUMBLE_START(`time`, INTERVAL '1' HOUR), ip, COUNT(*) AS pv, COUNT(DISTINCT(*)) AS uv
FROM sourceTable
GROUP BY TUMBLE(`time`, INTERVAL '1' HOUR), ip

普通窗口计算pv, uv

每来一条数据就会输出一次结果.

SELECT DATE_FORMAT(`time`, 'yyyy-MM-dd hh:00:00'), ip, COUNT(*) as pv, COUNT(DISTINCT(*)) AS uv
FROM sourceTable
GROUP BY DATE_FORMAT(`time`, 'yyyy-MM-dd hh:00:00'), ip

over window计算pv, uv

over window一般用来统计递增的数据， 最终可以输出一个递增的结果.

-- 使用over window计算每条数据到来时累计的数据
CREATE VIEW pv_uv_per_10min AS
SELECT
  MAX(SUBSTR(DATE_FORMAT(ts, 'HH:mm'),1,4) || '0') OVER w AS time_str,
  COUNT(ip) OVER w AS pv,
  COUNT(DISTINCT ip) OVER w AS uv
FROM sourceTable
WINDOW w AS (ORDER BY proctime ROWS BETWEEN UNBOUNDED PRECEDING AND CURRENT ROW);

-- 使用groupBy过滤出10分钟内的最大值
SELECT time_str, MAX(pv), MAX(uv)
FROM pv_uv_per_10min
GROUP BY time_str;

总结

	结果输出	最终结果个数	结果类型	状态
时间窗口	窗口结束后输出， 结果有一个窗口的延迟	每个窗口只产生一条结果	只会产生append 数据，不会存在撤回	状态在窗口结束后清理
普通窗口	每来一条数据就进行输出， 实时输出，实时更新，不断修正最终结果	每个窗口只产生一条结果(将不断更新和删除的数据合并，最终只会有一条结果)	会有删除和更新操作	状态默认不会清理，需要自己设置状态清理时间
over window	每来一条数据就会输出， 实时产生新结果	每个窗口只产生一条结果(over window每条数据都会开一个新窗口，因此相比普通窗口最终结果会多一些)	产生append 消息， 不会存在撤回 (topN, top1这种写法会存在撤回)	状态不会自动清理，需要设置下状态清理时间

---
