FlinkSQL 常用 Join 方式:Regular / Interval / 维表 Join 怎么选

引言

无论在OLAP领域还是OLTP领域，多表Join都是业务所必备的。在OLTP场景中，日常事务的处理需要使用到Join操作；OLAP场景由于数据量大、字段多，数据通常被分为事实表和维度表以星型或雪花模型组成，那么数据查询中多表Join的操作更是不能少。对于离线计算而言，经过数据库领域多年的积累，Join 语义以及实现已经十分成熟，然而对于近年来刚兴起的实时领域 Streaming SQL 来说 Join 却处于刚起步的状态。 Join的本质是分别从N(N >= 1)张表中获取不同字段进行拼接，从而获得完整的数据。目前SQL中Join的种类可以分为

• CROSS Join，交叉连接，计算表的笛卡尔积。
• INNER Join，内连接，计算表的交集。
• OUTER Join
  • LEFT，返回左表所有行，右表不存在补NULL。
  • RIGHT，返回右表的所有行，左表不存在补NULL。
  • FULL，返回左右表的并集，不存在的补NULL。
• SELF Join，自连接。 在Batch SQL的模式中，表中的数据是一个有限集，Join的实现会依赖数据集的缓存。然而在Streaming SQL的模式中，数据集是无限的。那么如何在无限的数据流中实现表的Join操作，使得特定时刻的输出结果与Batch模式结果相同？想要解决这个问题，首先需要先了解动态表与连续查询的概念。

动态表与连续查询

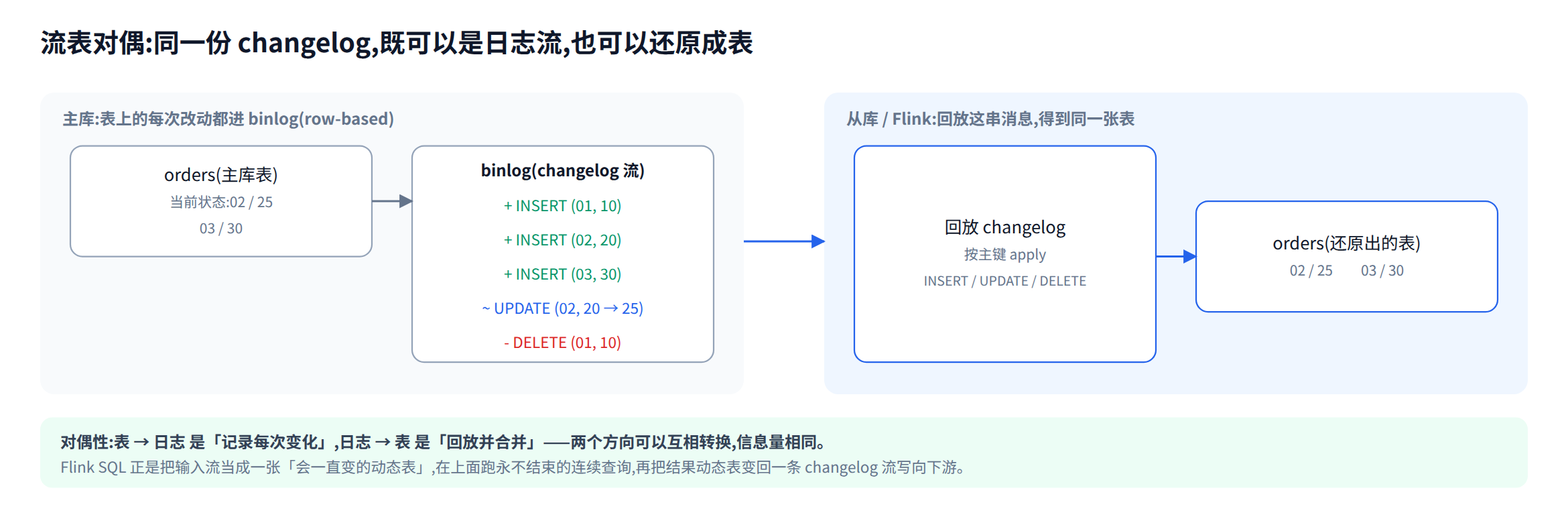

在Flink的官方文档中，专门有一页介绍了动态表与连续查询的概念，在此不赘述，只是简单介绍下相关概念，以及为什么无限流数据可以进行查询和Join。 这里需要提到一个概念——流表对偶(duality)性。对偶性是描述导致相同的物理结果，表面上不同的理论之间的对应关系。那么流表对偶性即描述数据流和数据表虽然属于不同的理论，但他们承载的SQL却能够通过联系拥有相同的物理结果。那么如何关联流和表呢，下面的例子就能够很好地展示。 例：通过MySQL主从复制机制，了解流表对偶性。 了解MySQL的同学应该都知道，Binlog是MySQL实现主从复制的关键，Binlog会记录CREATE、ALTER TABLE等和INSERT、UPDATE等操作。如果选择模式为row-based，那么对表的操作会以数据行为单位进行记录。记录在BInlog中的数据会发给从服务器，并在从服务器上进行表的还原。

根据上图，理解动态表会很容易。动态表，就是会随时间所变化的表，随着数据地不断流入，表中字段的内容也会发生变化。相对于静态表而言，针对动态表的查询略有区别。针对动态表的查询并不会终止，而是一直在进行，类似于数据库中存在的物化视图。在进行连续查询时，Flink首先会将changelog stream(INSERT、UPDATE、DELETE操作)转化为一张动态表，并在此动态表上进行持续查询。再将查询的结果再生成一张结果动态表，并依据此结果动态表将数据一条一条的地写入下游。

双流Join

了解了上文的两个概念后，理解Streaming模式下的Join就会变得很简单。Flink在双流Join这一类中支持两种Join方式，分别是Regular Join和Interval Join。其原理基本相同，Regular Join可以认为就是Batch模式Join的另一种表现形式，在同一时刻其结果与Batch模式完全相同。Interval Join为了解决Regular Join的数据无限增长的问题，引入了时间窗口概念。

Regular Join

该模式是最基本的Join模式，对数据的更新或改变对Join两边都是可见的，且随时间变化能够影响全局结果。有的同学可能会有疑问，流式Join数据是一条一条被处理的，该条数据影响之后的Join结果很容易理解，那么如何影响之前的Join结果呢？看完下面的内容，你可能就会有答案。

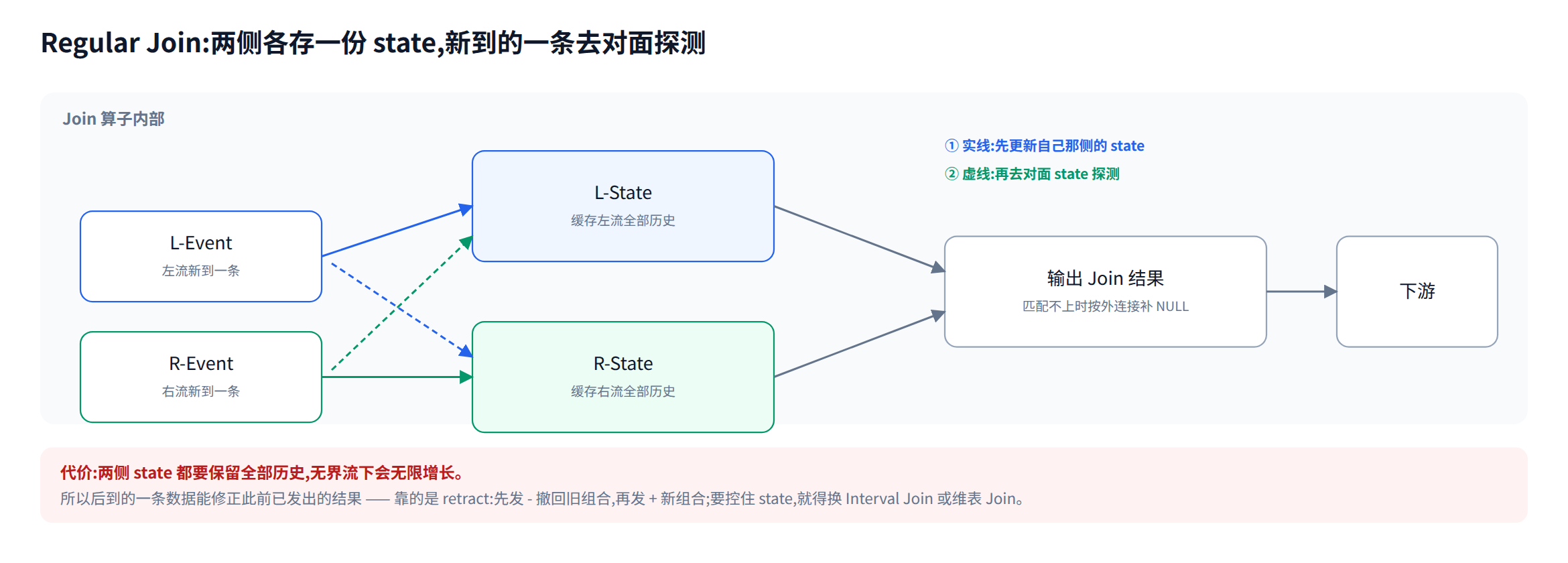

上图清晰地展示了Join的处理流程。来自两边的数据(L-Event、R-Event)进入Join算子后先会被分别更新到L-State和R-State，接着L-Event会和R-State中的结果进行Join操作，输出Join结果发到下游；同样，R-Event则会去和L-State进行Join，并把相关结果发往下游。 假设我们有两张source表，分别是Orders表和Shipments表，数据源都是changelog。

Orders：
+--------+----------+
   id    |   price  |
+--------+----------+
   01    |    10    |
+--------+----------+
   02    |    20    |
+--------+----------+
   03    |    30    |
+--------+----------+

---------------------------------------------------
Shipments
+--------+----------+
   id    |   type   |
+--------+----------+
   01    |    AA    |
+--------+----------+
   03    |    AB    |
+--------+----------+
   05    |    BB    |
+--------+----------+

通过id来进行Join，DML如下：
select o.id, o.price, s.type
from Orders o LEFT Join Shipments s
on o.id = s.id;

我们假设两张表中数据的流入顺序为:

     Orders    |    Shipments
------------------------------
1. + (01, 10)  |
------------------------------
2. + (02, 20)  |
------------------------------
3.             |   + (01, AA)
------------------------------
4.             |   + (03, AB)
------------------------------
5. + (03, 30)  |
------------------------------
6.             |   + (05, BB)
注：+号代表此数据为Insert

那么Join后流出的数据为：

   isINSERT   |   id   |   price   |   type
-------------------------------------------
1.    true    |   01   |   10      |   NULL
-------------------------------------------
2.    true    |   02   |   20      |   NULL
-------------------------------------------
3.    false   |   01   |   10      |   NULL
      true    |   01   |   10      |   AA
-------------------------------------------
4.
-------------------------------------------
5.    true    |   03   |   30      |   AB
-------------------------------------------
6.

上面的情况较为简单，都是append模式，那么如果存在retract的数据，情况又会变得复杂很多。假设在上述结果之后，我们有第7条数据进入：

     Orders   |    Shipments
------------------------------
7.            |  - （01, AA）
注：- 代表delete

那么对应第7条输出为:

   isINSERT   |   id   |   price   |   type
-------------------------------------------
7.    false   |   01   |   10      |   AA
      true    |   01   |   10      |   NULL

从上面的逻辑不难看出，因为有着retract的存在，使得Flink能够及时纠正Join结果，使结果与batch模式保持一致。双流Join的具体逻辑在flink-table-runtime-blink 模块下的StreamingJoinOperator类中，感兴趣的同学可以深入研究。目前Flink支持 INNER/LEFT/RIGHT/FULL Join。

SEMI Join AND ANTI Join

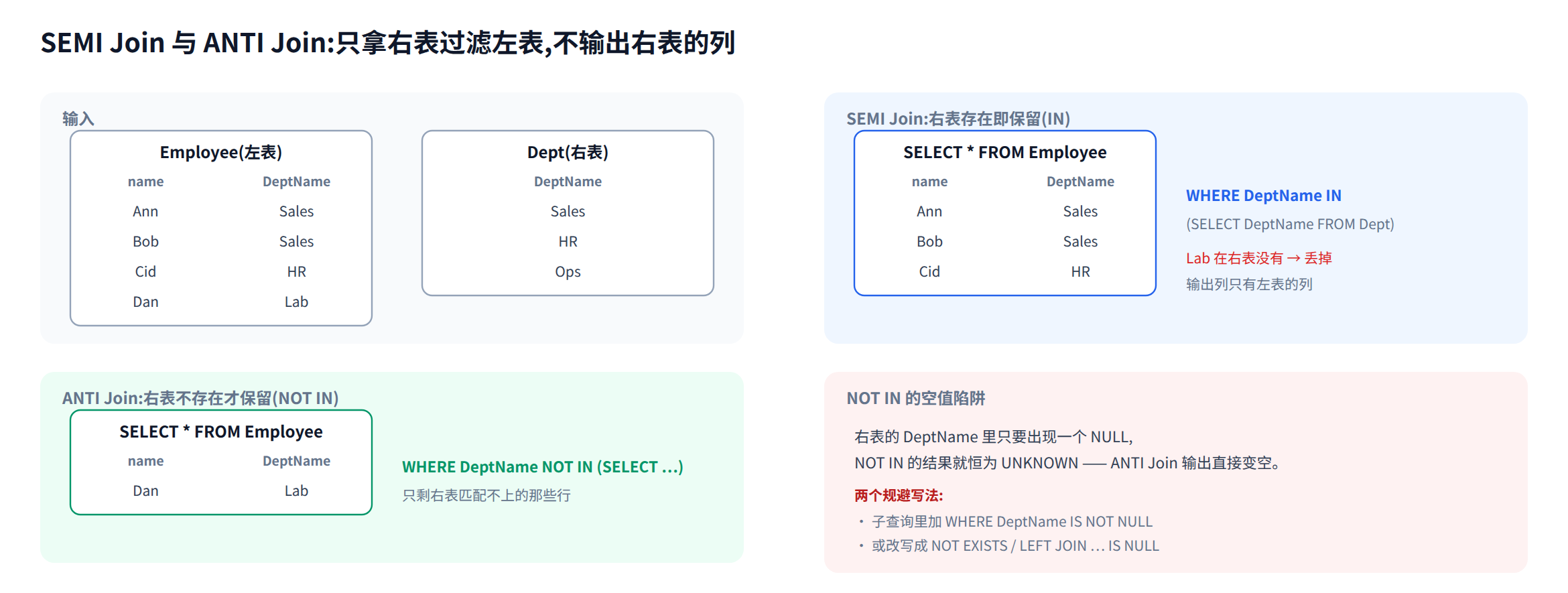

在正常的Join外，还存在着一类较为特殊的Join方式，分别是SEMI Join和ANTI Join，这两种Join的特殊之处在于他们只返回左表的列数据，并不将右表的数据做输出，只是用右表数据对左表进行过滤。下图直观地展现了 SEMI Join 和 ANTI Join 输出结果的异同。

-- SEMI Join：
SELECT * FROM Employee WHERE DeptName IN (SELECT DeptName from Dept);

-- ANTI Join：
SELECT * FROM Employee WHERE DeptName NOT IN (SELECT DeptName from Dept);

虽然Regular Join能够像Batch模式那样满足我们的需求，但是他也有着致命缺点，即两张表的数据都需要缓存在state中，在unbound数据的情况下，占用的资源会无限增长。为了解决这样的问题，且保证Join的核心逻辑，Flink引入了Interval Join。

Interval Join

为了解决Regular Join数据持续增长的问题，Flink在Interval Join中引入了时间窗口的概念，窗口外的数据会被Flink清理，这极大缓解了资源的占用。Interval Join的时间语义既可以是Event Time，也可以是Processing Time，Flink会根据选择的时间语义来维护窗口。

Orders：
+----------+----------+----------+
|order_time|    id    |   price  |
+----------+----------+----------+
|XXXXXXXXXX|    01    |    10    |
+----------+----------+----------+
|XXXXXXXXXX|    02    |    20    |
+----------+----------+----------+
|XXXXXXXXXX|    03    |    30    |
+----------+----------+----------+

---------------------------------------------------
Shipments
+----------+----------+----------+
|ship_time |    id    |   type   |
+----------+----------+----------+
|XXXXXXXXX |    01    |    AA    |
+----------+----------+----------+
|XXXXXXXXX |    03    |    AB    |
+----------+----------+----------+
|XXXXXXXXX |    05    |    BB    |
+----------+----------+----------+

例如上面的两张表，如果我们需要在4小时窗口内查看商品的发货信息，可以用下文DML实现：

CREATE TABLE Orders(
    order_time BIGINT,
    id INT,
    price DOUBLE,
    WATERMARK FOR ToTIMESTAMP(order_time) as event_time - INTERVAL '60' SECOND
)with(
    ..........
)
CREATE TABLE Shipments(
    ship_time BIGINT,
    id INT,
    type VARCHAR,
    WATERMARK FOR ToTIMESTAMP(ship_time) as event_time - INTERVAL '60' SECOND
)with(
    ..........
)
INSERT INTO print
SELECT * FROM
Orders o, Shipments s
WHERE 0.id = s.id AND
s.ship_time BETWEEN o.order_time AND o.order_time + INTERVAL '4' HOUR;

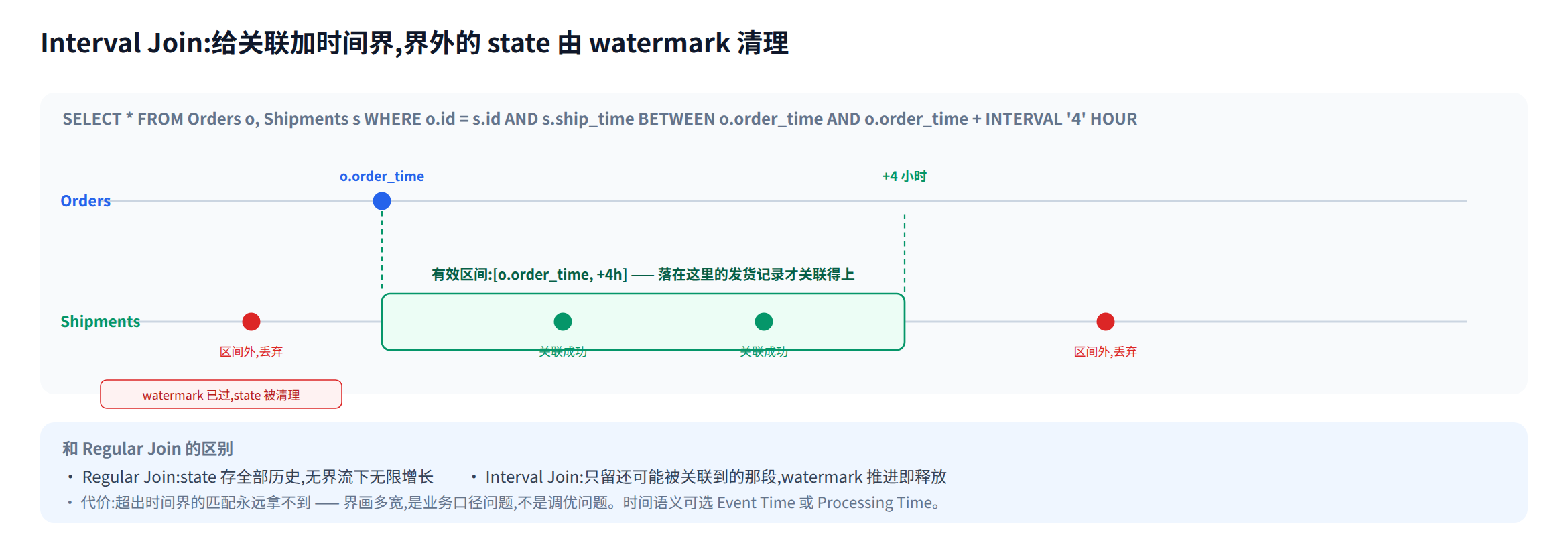

从上图可以看出，根据Shipments表的watermark，order_time小于ship_time - 4 hour的数据可以被丢弃；根据Orders表的watermark，ship_time小于order_time的数据会被丢弃，Flink会依据watermark来进行过期数据的清理，将空间维持在合适的范围。

维表Join

虽然Interval Join能够解决资源问题，但是也给表绑定了时间界，超出时间界限的数据需要被丢弃。为了支持数据量不大，变化不频繁表的一类Join场景，Flink引入了两种维表Join模式，分别是Temporal Table Join和Temporal Table Function Join。这两种Join模式的主要应用场景是为了补全事实表（probe table）数据的额外字段，通常维度表（build table）里的字段很少发生变化。从数据量上来看，维度表一般数据量较小。通常维表Join的逻辑是基于Hash Join来实现的，Flink中的维表Join逻辑也不例外。Hash Join的Join逻辑正常会分为两步，第一步，将维度表按Key散列，建立哈希表；第二步，用事实表中的RowKey去哈希表中探测，再输出结果，所以通常又会将事实表叫做probe table，维度表叫做build table。

Temporal Table Join

按维表加载方式，实现逻辑主要分为两类。第一类是全量加载，例如HDFS，Flink会将HDFS文件全量加载进内存，进行Join操作时再去内存的cache匹配；第二类为部分加载，例如JDBC、Hbase、Redis等，会根据probe table当前Row数据的Key去数据库查询，再依据情况辅之以缓存逻辑。在使用该模式进行Join操作时，需要先在probe table中指定Processing time列，具体的Join写法如下：

insert into Sink
select
o.amount, o.currency, l.rate, o.amount * l.rate
from Order o
join LatestRate FOR SYSTEM_TIME AS OF o.proctime as l
ON o.currency = l.currency;

需要注意的是，目前Temporal Table Join仅支持INNER JOIN和LEFT JOIN。 Temporal Table Join的缺点是不能指定Event time作为时间语义，只支持Processing time，那就是说，无论probe table处在哪个时间段，都会和build table中最新的数据进行Join。

Temporal Table Function Join

Temporal Table Function模式主要是通过UDTF来实现probe流和Temporal table的Join。需要注意的是，这里的left input(probe table)需要是append-only table，right input(build table)需要有主键和用于版本化的字段(通常是时间字段)。在具体实现逻辑中，Flink会将左表数据和右表数据按Key分别保存到leftState和rightState中，格式都是MapState<Long, BaseRow>。左右state不同的是，leftState的主键是一个递增序列，rightState则以时间列作为主键。在Join逻辑中，首先会遍历左边的状态state，并提取元素中的时间列，用时间列去排好序的rightState中进行binary search，查找rightState.rowTime <= leftState.rowTime的第一条数据，匹配上就发往下游，同时在leftState状态中清除。从上面的匹配逻辑可以看出，目前Temporal Table Function Join仅支持INNER Join。 Temporal Table Function Join模式在SQL语言方面仅支持probe table的DDL和Join逻辑的DML，暂时还不支持以SQL来创建Temporal Table Function。想要使用该模式首先需要借助Table API创建Temporal Table Function，再写DML进行Join。

总结

实时领域的Streaming Join因为不能像Batch Join那样缓存完整数据集，所以需要给缓存设定基于时间的清理机制和限定Join涉及的数据范围。Flink SQL针对这些差异，从双流Join和维表Join两个方向设计，推出了多种Join模式来满足日常业务需求。

---
